本网讯（通讯员 耿胡锐 张姝瑞）mksport体育,mk·体育官方网站教师周俊锋指导的本科生张姝瑞、辜越涛、周程朋，在国际学术期刊《Colloids and Surfaces A: Physicochemical and Engineering Aspects》（中科院二区）发表了题为“Synthesis and characterization of a novel water-based polyurethane moisture-cured resin”的学术论文。mksport体育为该论文的第一署名及通讯单位。

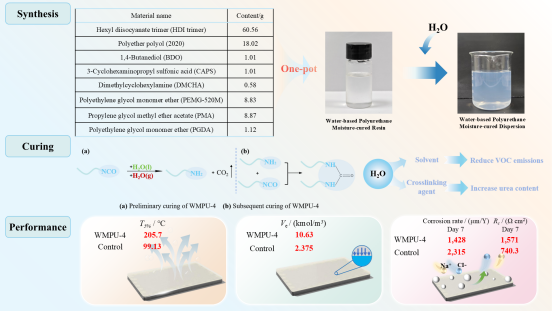

据悉，该论文聚焦于水性聚氨酯潮固化树脂的创新性研究。针对行业内单一改性难以有效增强树脂亲水性这一痛点问题，创新性地提出“一锅法”合成新方案，即采用水同时作为稀释剂和交联剂，构建高效且环保的制备路径。

研究显示，单纯的阴离子或非离子改性无法显著提升树脂的亲水性。通过混合改性方法制备的优选配方包含一种水性聚氨酯潮固化树脂（WMPU - 4），最终获得数均分子量（M_n）为10,929、重均分子量（M_w）为21,804、分散度（Đ）为2.00，以及亲水性（粒径95.05 nm，多分散指数（PDI）为0.3271）的最优树脂。与单一改性方法相比，这种双重改性方案在加水后显著延长了活化期。Zeta电位测量结果表明，磺酸盐改性树脂在水中会经历熟化过程，其绝对Zeta电位呈逐渐增加趋势。尽管存在游离异氰酸酯基（NCO），该树脂仍能在水中稳定分散。衰减全反射 - 傅里叶变换红外光谱（ATR - FTIR）分析揭示了薄膜的固化机制，小角X射线散射（SAXS）显示存在显著的微相分离，其晶面间距（d - spacing）为12.60 nm，低于对照组的10.60 nm。扫描电子显微镜（SEM）和原子力显微镜（AFM）证实WMPU - 4表面更为光滑。热重分析（TGA）表明WMPU - 4的5%热失重温度（T_5%）为207.5℃，优于对照组的99.13℃。差示扫描量热法（DSC）测试结果显示，WMPU - 4的熔化焓（ΔH_f）为33.95 J/g，远高于对照组的7.426 J/g。动态热机械分析（DMA）表明WMPU - 4在40℃时的交联密度（V_e）为10.63 kmol/m³，显著高于对照组。电化学测试表明WMPU - 4具有出色的耐腐蚀性（第7天的腐蚀速率为1428 μm/Y），低于对照组的2315 μm/Y。该新型树脂可广泛应用于木材涂料、工业涂料、胶粘剂、地板等对环保安全有严格要求的领域，具备重要的产业化价值。

近年来，mksport体育,mk·体育官方网站立足"立德树人"根本任务，创新实施"四导三进双导师"本硕协同一体化育人体系，以"学生为主体、教师为主导"构建全链条培养机制。通过选聘专任教师与研究生助理共同担任本科生"双导师"，并依托制度设计推动本科生早期"进团队、进项目、进实验室"，将科研实践深度融入人才培养全过程，取得显著实效。（审核 江本武 何东升 李佳）
